강철 구조 공장 해부학 : 각 구조적 부분에 대한 깊은 다이빙

개요

철강 구조 공장은 비교할 수없는 유연성을 제공하여 건축업자가 레이아웃 및 공간 활용을 최적화 할 수 있도록합니다 . 중장비 또는 생산 라인을 수용하든 철강 건물은 다양한 산업 요구에 쉽게 적응합니다 .

그러나 완전한 강철 구조 창고를 정확히 구성하는 것은 무엇입니까? 이 안내서는 1 차 프레임에서 모든 임계 구성 요소를 클래딩 시스템으로 분류합니다. 이러한 강력한 구조의 엔지니어링을 이해합니다 .

기본 구조 구성 요소

강철 빔과 강철 기둥은 조립식 공장 강철 건물의 골격을 형성하여 필수 프레임 워크를 제공하고 안정성 및 하중 용량 .을 보장합니다.

강철 기둥

강철 기둥은 모든 강철 공장 또는 창고의 주요 수직지지 구성원이며 .는 지붕과 바닥에서 수직 하중을 기초로 전달하도록 설계되었습니다. .은 일반적인 강철 건물에서 .로 6 ~ 7 미터 간격으로 간격을두고 있습니다.

H 자형 강철 기둥

산업용 철강 건물에서용접 H- 빔가장 일반적인 강철 기둥이며, hot-rolled h 빔 또는 I 빔이 사용자 정의 가능한 치수, 최적화 된 하중 용량 및 우수한 성능 .에 선호됩니다.

박스 강철 기둥

높은 굽힘 강성, 비틀림 저항 및 국소 좌굴에 대한 저항으로 인해 중재 또는 고층 워크샵에 사용됩니다 .

십자형 기둥 (크로스 형 스틸 기둥)

상당한 부하 수요가있는 다층 건물 또는 산업 공장에서십자형 열두 방향으로 높은 강도와 안정성으로 인해 핵심 측면 힘 저항 부재로 종종 사용됩니다 .

바람에 걸친 기둥

바람 내성 열은 바람 하중 및 기타 수평 력에 저항하도록 엔지니어링 된 특수한 수직지지 멤버 .입니다.

>> >[더 읽기] 강철 열 유형, 기능 및 응용 프로그램 이해 .

강철 빔

강철 빔은 바닥 및 지붕 시스템을 지원하는 주요 수평 부재입니다. .이 표면에서 컬럼으로 하중을 전달합니다 .

H- 빔

앞에서 언급했듯이 H 자형 빔은 두 가지 주요 형태로 제공됩니다. 핫 롤링 및 용접 . 열속 H- 빔은 종종 표준 건물 프레임 .에 충분합니다. 그러나 용접 된 H-beam은 더 높은 하중 베어링 용량을 제공하며 대형 공장 건물, 중재 설비에 선호하는 선택입니다.

곡선 강철 빔

Steel의 높은 설계 유연성은 고유 한 건축 형태 .을 허용합니다.구부러진 빔구조적 하중 기능과 미적 기능을 모두 제공하여 설계자가 특정 프로젝트 요구 사항을 충족시키기 위해 아치를 만들 수 있도록합니다. ..

가장자리 빔

바닥 또는 지붕의 가장자리에 위치한 Edge Beams는 특수 하중을 지원하고 구조의 전반적인 무결성을 향상시킵니다 . 주요 기능은 건물의 측면 강성을 증가시켜 허리케인 또는 지진의 힘에 저항하는 데 도움이됩니다 ..

크레인 빔 (크레인 거더)

산업용 철강 구조 공장 및 철강 구조 창고에 필수적,크레인 빔브리지 크레인 (오버 헤드 크레인) .를 지원하도록 특별히 설계되었습니다. . 크레인의 수직 휠 압력, 수평 제동력 및 작동 중에 생성 된 동적 충격 하중을 처리하도록 설계되었습니다 ..

강철 연결

강철 연결빔, 열 및 브레이스 멤버가 결합되는 .이 강철 조인트의 설계와 품질이 구조의 안전, 강성 및 건축 효율 .에 직접 영향을 미치는 임계점입니다.

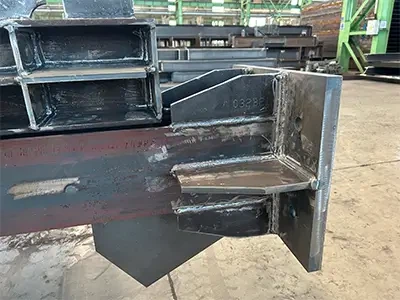

기둥베이스 플레이트

열베이스 연결은 강철 기둥과 그 기초 사이의 중요한 링크입니다. . 두 가지 주요 유형이 있습니다 : 고정 된베이스 (축 방향 및 전단)와 고정베이스 (저항 모멘트, 전단 및 축 하중) .

빔 대 열 연결

이들은 강철 빔을 기둥으로 연결하여 프레임 전체에 수직 및 수평 하중을 전송하는 중요한 연결입니다 .

브래킷

A 크레인 빔 브래킷. 열에서 프로젝트를 프로젝트하는 구조적 구성 요소입니다. 주요 기능은 크레인 빔을지지하고 크레인 시스템에서 무거운 하중을 열 .로 전송하는 것입니다.

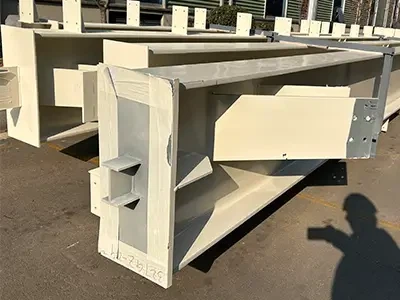

전단 키

전단 키는 일반적으로 기둥베이스 플레이트 .의 밑면에 용접됩니다. 현장 설치 중에 전단 키는 기초 콘크리트 .에 내장되어 있습니다. 그 목적은 컬럼베이스가 수평으로 슬라이딩되는 것을 방지하는 것입니다.

이차 구조 구성원

보조 멤버는 빔 및 기둥과 같은 주요 구조 부하를 부담하지 않지만 강철 건물의 안정성과 무결성 .에 필수 불가결합니다. . 건물 봉투를지지하고 1 차 프레임으로의 전송 하중 ..

스틸 브레이싱 및 타이로드

브레이싱 시스템은 측면 힘 (바람과 지진 하중)에 저항하고 구조의 세로 및 가로 안정성을 유지하도록 설계되었습니다 .

거트와 폴린

Purlins (지붕) 및 거트 (벽)는 클래딩 패널을 지원하여 메인 프레임으로 하중 전송 .

C 자형 및 Z 자형 콜드 형식 강철 프로파일은 일반적으로 강철 건물의 폴린 및 대기업으로 사용됩니다 .

클래딩 시스템

클래딩 시스템은 강철 구조 공장 건물의 외부 봉투로 날씨 보호, 열 단열, 미학 및 구조적지지를 제공합니다 .

벽과 지붕 패널

재료:

아연 도금 강철 시트, 컬러 코팅 스틸 시트, 단열 샌드위치 패널 등 .

채광창 및 환기

채광창 및 환기 시스템은 강철 건물의 자연 조명, 대기 질, 내부 온도 및 전반적인 에너지 효율을 최적화하기 위해 함께 작동합니다 .

패스너 및 액세서리

볼트는 강철 구조의 어셈블리를위한 필수 패스너 . 고강도 볼트가 기본 강철 빔과 열을 연결하는 데 사용됩니다 . 앵커 볼트는 기초에 내장되어 전체 구조에 대한 견고하고 안정적인베이스를 생성합니다 ({3}}.
