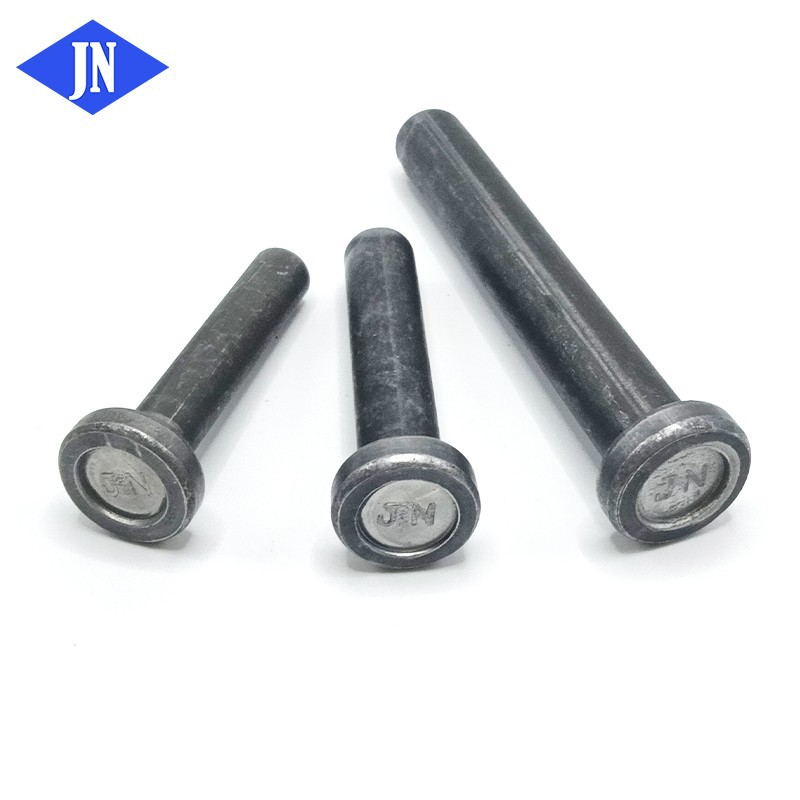

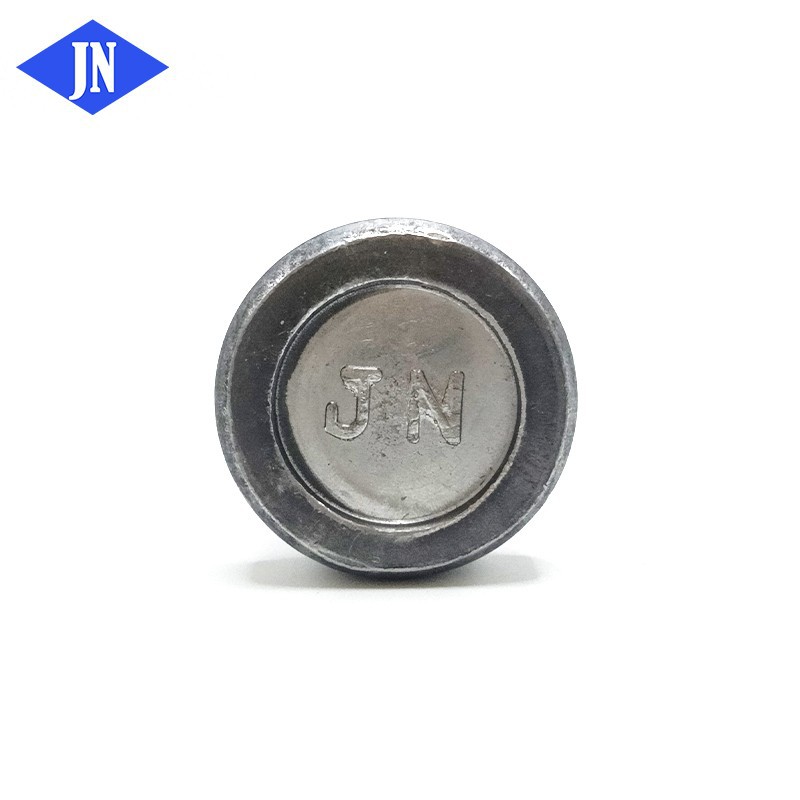

전단 커넥터 스터드 소개

전단 커넥터 스터드는 철강 구조 및 건설 분야의 일반적인 부분입니다. 전단 커넥터 스터드는 일반적으로 합성보에서 강철과 철근 콘크리트를 연결하는 데 사용됩니다.

전단 커넥터는 어떻게 작동합니까?

앞서 언급했듯이 전단 커넥터 스터드는 강철 빔과 플레이트를 연결하는 데 사용됩니다. 강철 빔이나 플레이트가 수직 하중을 받아 좌굴될 때 전단 커넥터는 전단력에 저항하여 강철 구조물의 안정성과 안전성을 보장합니다.

국제 표준 준수

기준	재료 등급	인장강도	항복 강도	연장
EN ISO 13918 SD1	SWRCH15A / ML15	450MPa 이상	350MPa 이상	15% 이상
AWS D1.1 유형 B	SWRCH15A / ML15	450MPa 이상	350MPa 이상	15% 이상
GB/T 10433	ML15 / ML15AL	420 MPa 이상	340 MPa 이상	14% 이상
JIS B1198	SWRCH15A	400MPa 이상	235 MPa 이상	20% 이상

치수 표준

전단 커넥터 스터드는 10mm ~ 25mm(M10 ~ M25)의 표준 직경으로 제조되며 길이는 40mm ~ 300mm입니다. 확인해야 할 중요한 치수:

생크 직경(d1): 10~25mm(공차 -0.4mm)

헤드 직경(d5): 생크 크기에 따라 19~41mm

헤드 높이(h3): 7~12mm

길이(l1): 용접 전 측정. 나강 용접의 경우 약 3~6mm 번오프-가 예상됩니다.

표면 처리

Shear Connector Studs는 일반적으로 표면 보호 처리 없이 밝은 상태로 배송됩니다. 부식방지를 위해 전기-아연도금, 용융아연도금, 아연도금 등을 사용할 수 있으나 금속광택을 노출시키기 위해서는 용접 전에 스터드 용접단의 표면처리층을 제거해야 한다. 그렇지 않으면 용접 품질이 영향을 받습니다. 또한, 용접 전 스터드의 머리부와 용접할 강판 부위를 깨끗이 청소(청소 부위는 스터드 직경의 2배 이상)하여 녹, 스케일, 기름, 수분 등을 제거하여 금속광택을 노출시켜야 합니다.

품질 핵심 포인트: 공동전단 커넥터 스터드 바닥이나 모재 용접 부위의 오염 물질은 용접 결함의 주요 원인입니다. ASTM 및 AWS 표준에서는 용접 전 스터드 및 모재 용접 부위 주변 반경 50mm 내의 모든 불순물을 제거해야 한다고 명시하고 있습니다.엘딩.

세라믹 링 사용

세라믹 링(세라믹 보호 링)은 공기를 차단하고 아크-스터드 용접에서 용접 형성을 보장하는 역할을 합니다. 기하학적 치수와 품질은 GB/T 10433의 요구 사항을 준수해야 하며 스터드 직경 및 유형과 엄격하게 일치해야 합니다.

암호	영어 이름	설명
RF 유형	일반 페룰	표준 드로우 아크 스터드 용접에 사용되는 기존 페룰
University of Florida의 유형	범용 페럴	적용 범위가 더 넓은 범용 페룰
MF형	특수 페룰	특수 용도에 사용되는 특수 페룰

전단 커넥터 스터드는 건설에 어디에 사용됩니까?

전단 연결 스터드는 "핀-및-볼트 작용"을 통해 하중을 전달합니다. 스터드 생크는 콘크리트와 강철 빔 사이의 수평 전단력을 지탱합니다. 스터드 헤드는 수직 상승(분리)에 대한 고정력을 제공합니다. 하중이 가해지면 스터드 루트에서 약 1~4mm 미끄러짐 지점에서 플라스틱 힌지가 형성되기 시작합니다. 최종 실패 모드는 상대 강도에 따라 스터드 생크 파손 또는 주변 콘크리트의 분쇄입니다.

shear connector stud welded on heavy steel structure members

shear connectors welded structural steel columns cruciform column

shear connectors steel prefabricated steel box girder

고층-철골 구조물 – 복합 바닥 시스템

교량 엔지니어링 – 합성보 교량용 콘크리트 데크 연결

산업 플랜트 – 견고한-바닥 구조물

발전소 및 인프라 – 전단력을 받는 중요 노드

결론

즉, 전단 커넥터 스터드는 건물, 강철 구조물, 교량 및 기타 분야에서 널리 사용됩니다. 고품질 용접 스터드에 대한 지침이나 제안이 필요한 경우 SYNERGIA에 문의하세요.-

지금 연락하세요

인기 탭: 전단 커넥터 스터드, 중국 전단 커넥터 스터드 제조업체, 공급업체, 공장

제품	용접 스터드
재료	탄소강
크기	M10-M25
표면 처리	일반 포스핀 처리
표준	인장강도(N/mm2)	항복점(N/mm2)	연장(%)
AWS D 1.1	415 이상	345 이상	20 이상
GB/T 10433	400 이상	320 이상	14 이상
EN ISO 13918	450 이상	350 이상	15 이상
JIS B 1198	402-549	235 이상	20 이상
세라믹 페룰	UF10,UF13,UF16,UF19,UF22,UF25
